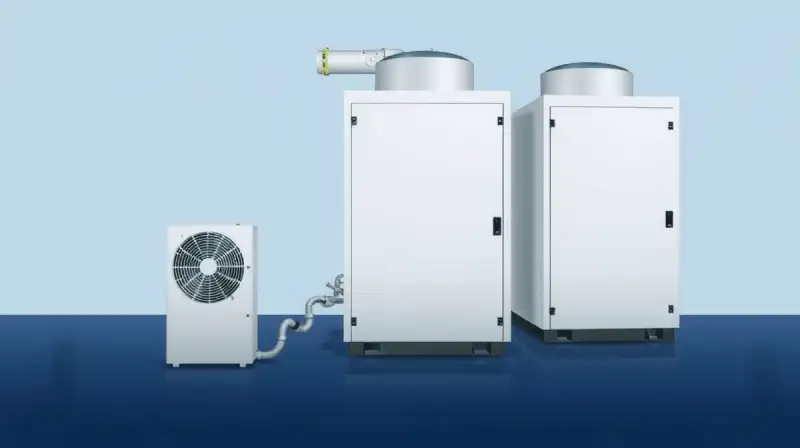

Industrielle Kühlaggregate

In modernen Produktionsbetrieben sind industrielle Kühlaggregate unverzichtbare Komponenten für die Aufrechterhaltung präziser Temperaturkontrollen. Diese leistungsstarken Systeme gewährleisten nicht nur konstante Prozesstemperaturen, sondern tragen auch erheblich zur Effizienzsteigerung und Energieeinsparung bei. In diesem Artikel beleuchten wir die verschiedenen Aspekte dieser spezialisierten Kühltechnik, deren Anwendungsbereiche und worauf bei der Auswahl zu achten ist.

Bedeutung industrieller Kühlaggregate in der modernen Fertigung

Die Präzision von Produktionsprozessen hängt maßgeblich von der Temperaturkontrolle ab. Industrielle Kühlaggregate sind dabei die Schlüsseltechnologie, die diese Kontrolle ermöglicht. Sie werden in nahezu allen Industriebereichen eingesetzt – von der Lebensmittelverarbeitung über die Kunststoffproduktion bis hin zur Metallverarbeitung und Pharmaindustrie.

Anders als herkömmliche Klimaanlagen für Wohnräume, auf die in unserem Artikel zur effizienten Kühlung für angenehmes Wohnklima eingegangen wird, sind industrielle Kühlaggregate für kontinuierliche Betriebszeiten unter extremen Bedingungen konzipiert. Sie müssen oft rund um die Uhr zuverlässig arbeiten und dabei höchste Präzision bei der Temperaturregelung bieten.

Funktionsprinzip und Aufbau moderner Kühlaggregate

Das Grundprinzip der meisten industriellen Kühlaggregate basiert auf einem geschlossenen Kältekreislauf. Dieser besteht aus vier Hauptkomponenten:

1. Kompressor: Das Herz des Systems, das den Kältemitteldampf verdichtet und dadurch erwärmt
2. Kondensator: Hier wird die Wärme an die Umgebung abgegeben, wobei das Kältemittel kondensiert
3. Expansionsventil: Reduziert den Druck und die Temperatur des flüssigen Kältemittels
4. Verdampfer: Nimmt die Wärme aus dem zu kühlenden Medium auf und verdampft dabei das Kältemittel

Moderne industrielle Kühlaggregate verfügen zusätzlich über ausgeklügelte Steuerungssysteme, die eine präzise Temperaturregelung mit Abweichungen von oft weniger als ±0,5°C ermöglichen. Dies ist besonders wichtig für temperaturkritische Prozesse wie in der Kunststoffverarbeitung oder Elektronikfertigung.

Arten von industriellen Kühlaggregaten nach Kühlmedium

Je nach Anforderung und Anwendungsbereich kommen verschiedene Typen von Kühlaggregaten zum Einsatz:

Wassergekühlte Systeme sind besonders effizient und werden häufig in größeren Industrieanlagen eingesetzt. Sie nutzen Wasser als Wärmeträger und benötigen einen separaten Kühlturm oder Wärmetauscher zur Wärmeabfuhr. Diese Systeme zeichnen sich durch ihre hohe Leistungsfähigkeit und Energieeffizienz aus. Die Wasserkühlanlagen können auch bei höheren Umgebungstemperaturen zuverlässig arbeiten.

Luftgekühlte Aggregate sind flexibler in der Installation und benötigen keine zusätzliche Wasserversorgung. Sie sind einfacher zu warten und ideal für mittlere Kapazitäten. Der Hauptnachteil liegt in ihrer geringeren Effizienz bei hohen Umgebungstemperaturen.

Hybride Systeme kombinieren die Vorteile beider Varianten und können je nach Umgebungsbedingungen zwischen Luft- und Wasserkühlung umschalten, was ihre Effizienz in verschiedenen klimatischen Bedingungen maximiert.

Leistungsklassen und Einsatzbereiche

Die Leistung von industriellen Kühlaggregaten wird typischerweise in Kilowatt (kW) angegeben und reicht von kleinen Einheiten mit wenigen kW bis hin zu industriellen Großanlagen mit mehreren Megawatt Kühlleistung. Die benötigte Leistung hängt stark vom Anwendungsbereich ab:

In der Kunststoffindustrie kommen häufig Aggregate mit 10-500 kW zum Einsatz, um Spritzgussmaschinen und Extruder zu kühlen. Hier ist eine präzise Temperaturkontrolle entscheidend für die Produktqualität.

Die Metallindustrie benötigt oft leistungsstärkere Aggregate im Bereich von 50-1000 kW für Prozesse wie Härten, Schweißen oder Kaltumformung.

Im Lebensmittel- und Getränkesektor werden spezialisierte Kühlaggregate für Fermentationsprozesse, Kühllagerung und Produktionslinien eingesetzt, die neben der Kühlleistung auch hohe hygienische Standards erfüllen müssen.

Für spezielle Umgebungen wie optimale Kühlung für IT-Systeme sind angepasste Lösungen erforderlich, die auch bei unseren Artikeln zur Serverkühlung besondere Beachtung finden.

Energieeffizienz und Betriebskosten

Ein entscheidender Faktor bei der Auswahl von industriellen Kühlaggregaten ist deren Energieeffizienz. Moderne Systeme verfügen über verschiedene Technologien zur Optimierung des Energieverbrauchs:

Invertertechnologie ermöglicht die stufenlose Anpassung der Kompressorleistung an den tatsächlichen Kühlbedarf, was im Teillastbereich erhebliche Energieeinsparungen bringt.

Elektronische Expansionsventile optimieren den Kältemittelfluss und verbessern dadurch die Systemeffizienz um bis zu 15% gegenüber mechanischen Ventilen.

Freie Kühlung (Free Cooling) nutzt niedrige Außentemperaturen direkt zur Kühlung, ohne den energieintensiven Kompressor zu betreiben. Dies kann in gemäßigten Klimazonen die Betriebskosten deutlich reduzieren.

Der Energieeffizienzfaktor (EER) und die Jahresarbeitszahl (JAZ) sind wichtige Kennzahlen, die beim Vergleich verschiedener Kühlaggregate herangezogen werden sollten. Je höher diese Werte, desto effizienter arbeitet das System.

Kältemittel und Umweltaspekte

Die Wahl des Kältemittels hat erhebliche Auswirkungen auf die Umweltverträglichkeit und zukünftige Betriebssicherheit der Anlage. Durch internationale Vereinbarungen wie das Montrealer Protokoll und die F-Gas-Verordnung werden Kältemittel mit hohem Treibhauspotenzial (GWP) schrittweise verboten.

Moderne Kältemaschinen setzen vermehrt auf umweltfreundlichere Alternativen:

Natürliche Kältemittel wie Ammoniak (R717), Kohlendioxid (R744) oder Propan (R290) haben ein sehr geringes oder kein Treibhauspotenzial, stellen jedoch höhere Anforderungen an die Sicherheitstechnik.

HFO-Kältemittel (Hydrofluorolefine) wie R1234ze oder R1234yf haben ein deutlich niedrigeres GWP als herkömmliche HFC-Kältemittel und werden als Übergangslösung eingesetzt.

Bei der Planung neuer Kälteanlagen sollte die langfristige Verfügbarkeit des gewählten Kältemittels berücksichtigt werden, um kostspielige Umrüstungen zu vermeiden.

Auswahl und Dimensionierung

Die korrekte Dimensionierung eines industriellen Kühlaggregats ist entscheidend für dessen Effizienz und Zuverlässigkeit. Unterdimensionierte Systeme können die erforderliche Kühlleistung nicht erbringen, während überdimensionierte Anlagen unnötig hohe Investitions- und Betriebskosten verursachen.

Für eine präzise Auslegung müssen folgende Faktoren berücksichtigt werden:

Kühlbedarf: Die benötigte Kühlleistung in kW, die sich aus der abzuführenden Wärmemenge ergibt.

Temperaturniveau: Sowohl die erforderliche Prozesstemperatur als auch die verfügbare Umgebungstemperatur beeinflussen die Effizienz des Systems.

Temperaturschwankungen: Die maximal zulässigen Temperaturschwankungen bestimmen die Anforderungen an die Regelungstechnik.

Betriebsprofil: Kontinuierlicher Betrieb oder Batch-Prozesse mit schwankendem Kühlbedarf erfordern unterschiedliche Konzepte.

Umgebungsbedingungen: Luftfeuchtigkeit, Staubbelastung und aggressive Atmosphären beeinflussen die Materialwahl und Konstruktion.

Bei der Auslegung sollte auch eine mögliche zukünftige Erweiterung des Kühlbedarfs berücksichtigt werden, um kostspielige Nachrüstungen zu vermeiden.

Integration in bestehende Systeme

Die Integration eines neuen industriellen Kühlaggregats in bestehende Produktionssysteme erfordert sorgfältige Planung. Moderne Prozesskühlsysteme verfügen über standardisierte Schnittstellen für die Kommunikation mit übergeordneten Leitsystemen.

Gängige Kommunikationsprotokolle wie Modbus, Profibus oder Ethernet IP ermöglichen die nahtlose Einbindung in die Produktionssteuerung und Fernüberwachung. Dies ist besonders wichtig für die präventive Wartung und Optimierung des Gesamtsystems.

Wartung und Lebensdauer

Die regelmäßige Wartung von industriellen Kühlaggregaten ist entscheidend für deren Zuverlässigkeit und Effizienz. Ein gut gewartetes System kann eine Lebensdauer von 15-20 Jahren erreichen, während vernachlässigte Anlagen bereits nach wenigen Jahren kostspielige Reparaturen erfordern können.

Zu den wichtigsten Wartungsmaßnahmen gehören:

Regelmäßige Inspektion von Kältemittelfüllstand, Druck- und Temperaturniveaus

Reinigung von Wärmetauschern und Filtern, um die Wärmeübertragung zu optimieren

Überprüfung der Regelungstechnik und Kalibrierung der Sensoren

Kontrolle der elektrischen Verbindungen und Sicherheitseinrichtungen

Analyse des Öl- und Kältemittelzustands zur Früherkennung von Verunreinigungen

Die Implementierung eines vorbeugenden Wartungsplans kann ungeplante Ausfallzeiten minimieren und die Gesamtbetriebskosten deutlich reduzieren.

Fazit: Die richtige Wahl für Ihre industriellen Kühlbedürfnisse

Industrielle Kühlaggregate sind komplexe technische Systeme, deren optimale Auswahl fundiertes Fachwissen erfordert. Die Investition in ein qualitativ hochwertiges, energieeffizientes System zahlt sich durch niedrigere Betriebskosten, höhere Prozessstabilität und längere Lebensdauer aus.

Bei der Entscheidung sollten neben den technischen Spezifikationen auch Faktoren wie Servicenetzwerk des Herstellers, Verfügbarkeit von Ersatzteilen und Erweiterungsmöglichkeiten berücksichtigt werden.

Mit der richtigen Planung, Dimensionierung und Wartung wird ein Industriekühlung zu einer zuverlässigen Komponente Ihrer Produktionsanlage, die präzise Temperaturkontrolle bei gleichzeitig optimierter Energieeffizienz bietet.

Die kontinuierliche Weiterentwicklung in diesem Bereich, insbesondere hinsichtlich umweltfreundlicher Kältemittel und intelligenter Steuerungssysteme, macht es lohnenswert, auch bestehende Anlagen regelmäßig auf Optimierungspotenzial zu überprüfen.
